Indicateur de niveau de batterie (Kit)

Description

La sous-alimentation d'un appareil numérique peut parfois avoir des conséquences problèmatiques. Ces mauvaises conditions peuvent endommager la mémoire écrite ou même écraser de façon bizarre certains de vos fichiers et peuvent provoquer un comportement innatendu dans les systèmes connectés et cela se produit généralement justement le jour où vous avez besoin d'exploiter vos fichiers !

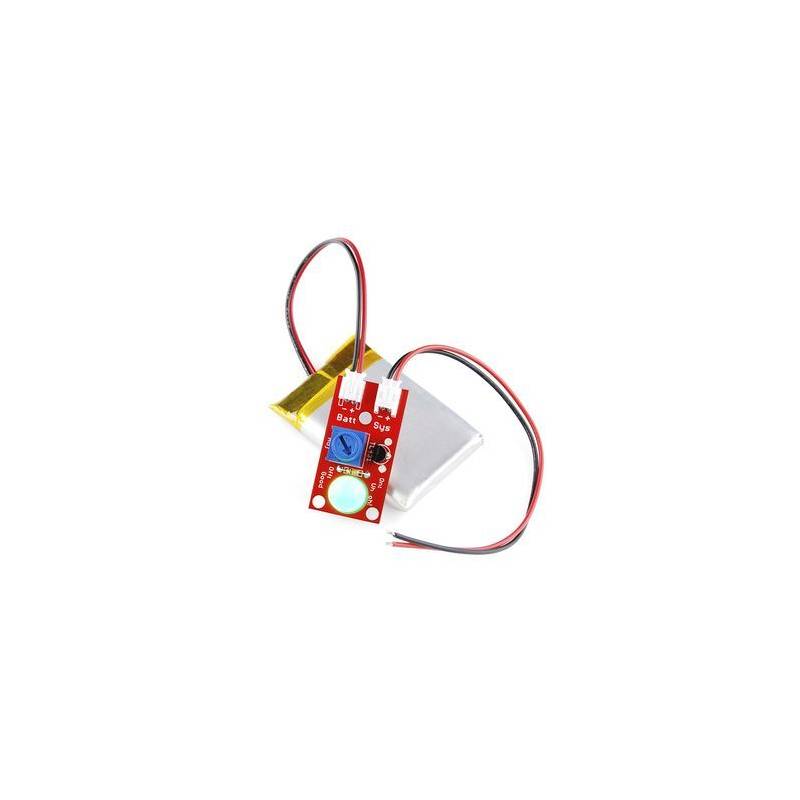

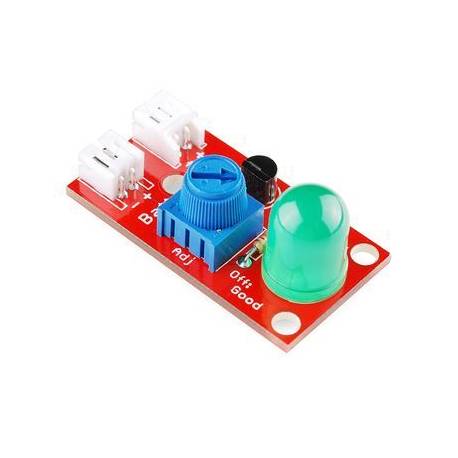

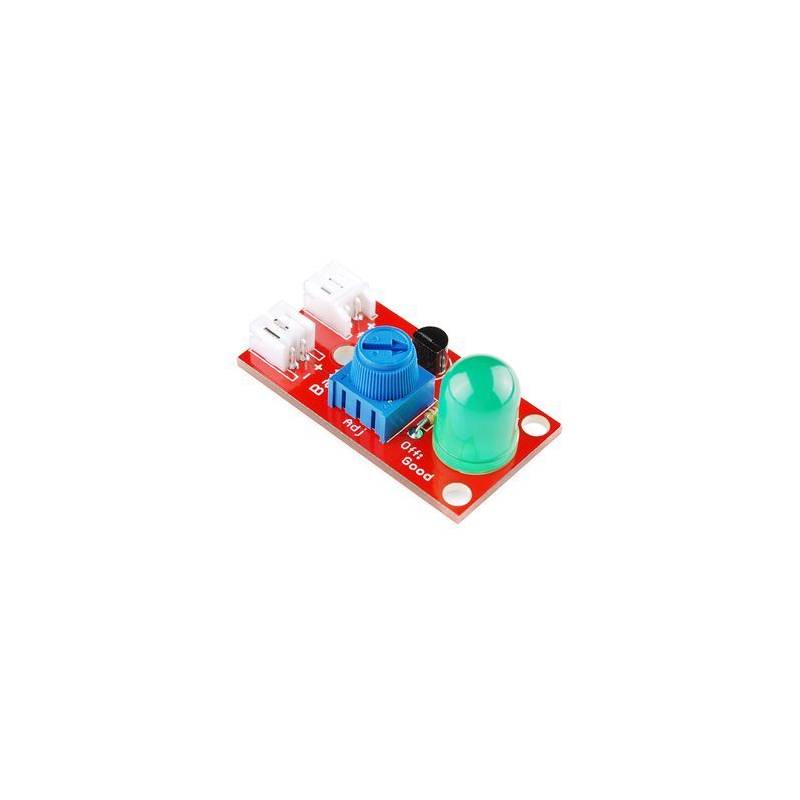

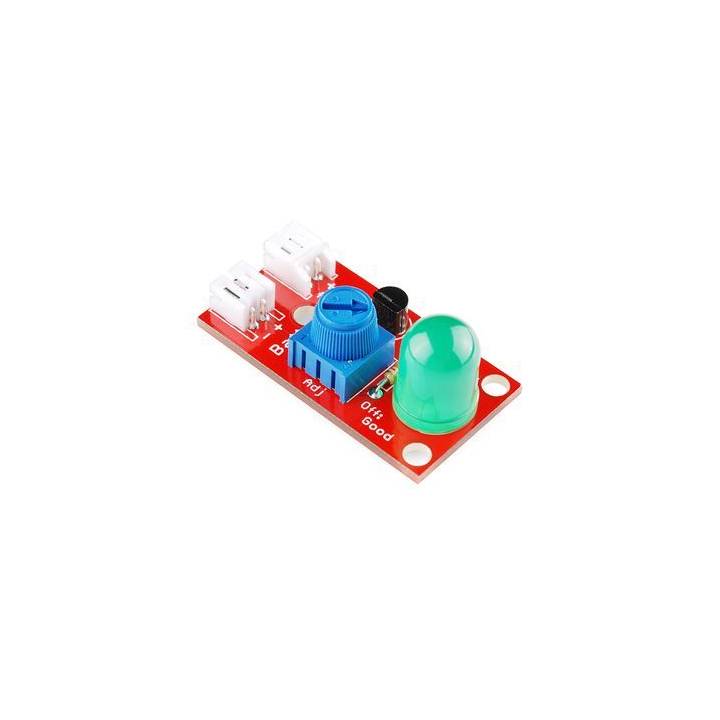

Il existe une façon d'éviter ces problèmes en gardant un oeil sur la tension de votre batterie et d'éteindre le système avant qu'il ne soit trop faible. Voici une petite carte électronique afin de faire face à cette situtation, il s'agit de l'indicateur de niveau de batterie "Uh-oh". Au coeur de cette carte "Uh-oh" se trouve une de diode de régulation shunt TL431ACLPG.

La tension de référence peut être réglée à l'aide du potentiomètre intégré. Lorsque la batterie, connectée à la carte, atteind cette tension, la dérivation permet au courant de circuler à travers la diode, et vous avertit que la niveau de votre batterie est faible. Afin de régler la tension de référence appropriée, vous pouvez utiliser la formule proposée dans le schéma pour calculer la résistance souhaitée et de l'ajuster avec le potentiomètre tout en mesurant avec votre multimètre la résistance entre les points de tests. Le système est livré sous forme de kit.

Le PCB est pré-percé et le soudage nécessitent peu de temps. L'empreinte de chaque partie est clairement indiquée sur le PCB pour vous aider à les assembler.

Note : Vous pouvez remplacer la led indicatrice par une entrée numérique de 5 volts de votre microcontrôleur. Cela vous permet de récuperer les interruptions afin de gérer l'état de votre batterie. Le pointeur de sortie se situe juste en dessous de 2 volts à "faible" de sorte qu'il peut mieux fonctionner sur certains micros que sur d'autres. Dans les documents ci-dessous, vous trouverez une photo de ce système qui a été mis en place sur un Arduino Uno.

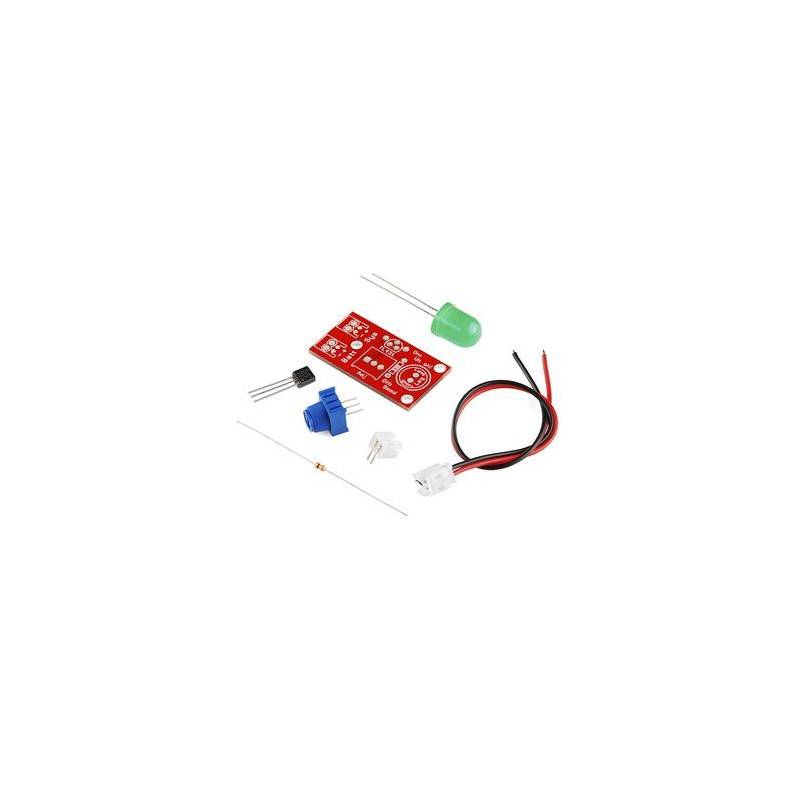

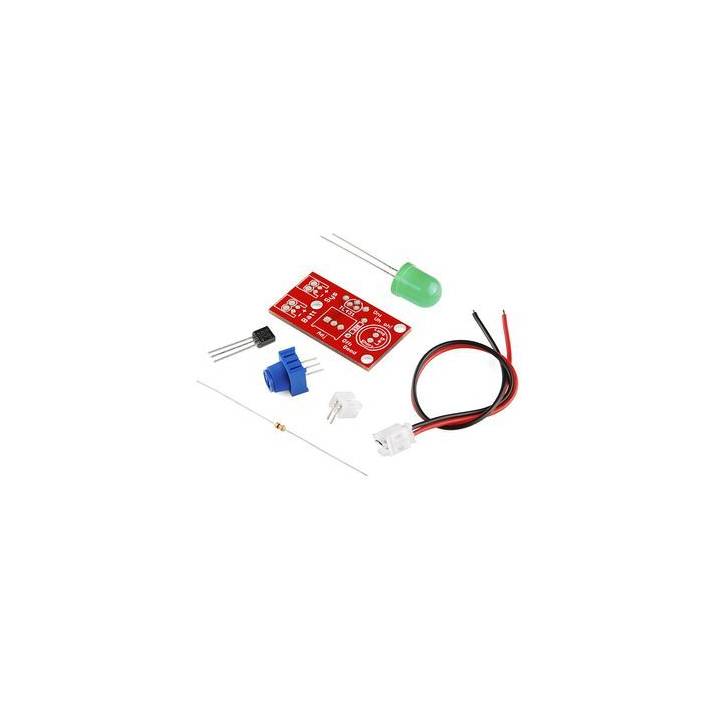

Le kit inclus

• PCB pré-percé "Uh-oh"
• Led verte 10 mm
• Câble assemblé avec connecteur JST
• chip TL431ACLPG
• Connecteur coudé JST
• Potentiomètre 10K
• Résistance de 330 Ohms

Documents

• Schématique
• Fichiers Eagle
• Fiche technique (TL431ACLPG)
• Connexion Arduino
