Interrupteur de puissance

Introduction

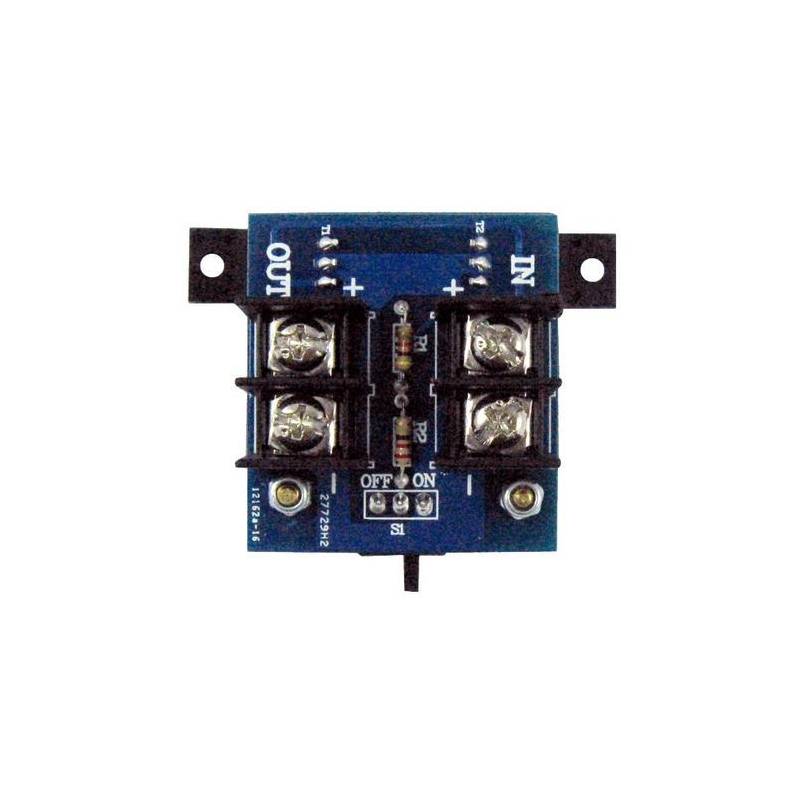

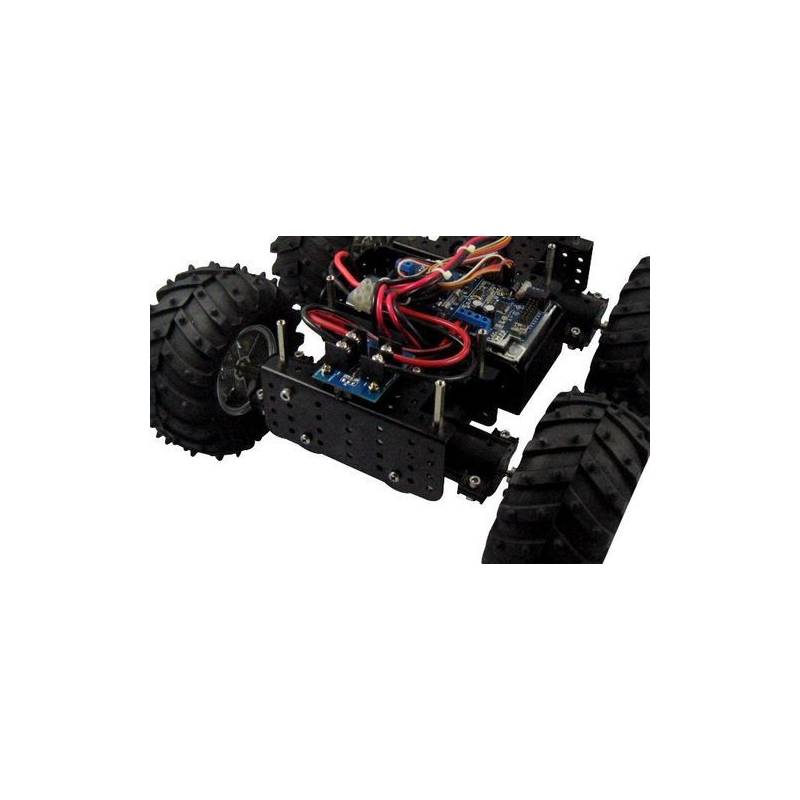

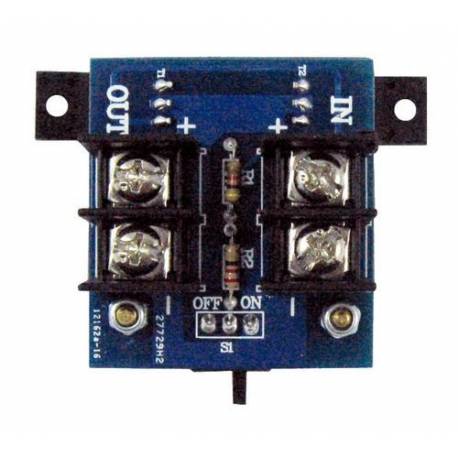

Cet interrupteur de puissance est proposé par la société DAGU. Originalement pour les chassis type "Wild Thumper", cet interrupteur de puissance est très polyvalent et peut répondre à un besoin pour tous types de robots qui supportent des courants de plus de 2/3A que ne preuvent plus supporter les interrupteurs classiques.

Cet interrupteur fonctionnent pour des tensions de 6V à 24V avec une tension max de 32V. Vous pouvez donc charger vos batteries 24V sans risquer de détériorer l'interrupteur.

Sans dissipateur de châleur, cet interrupteur supporte facilement 10A. Avec un dissipateur de CPU (transfert de chaleur + ventilateur), il supporte jusqu' 60A en continue!! Les transistors FET's sont complétement isolés afin de simplifier au maximum et de s'adapter au mieux aux contraintes de montage.

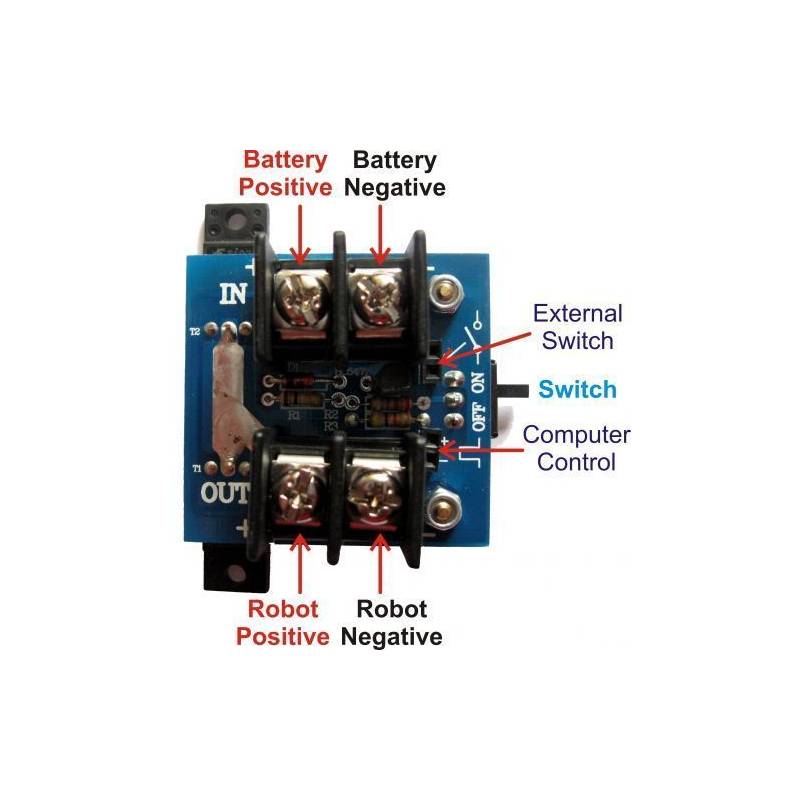

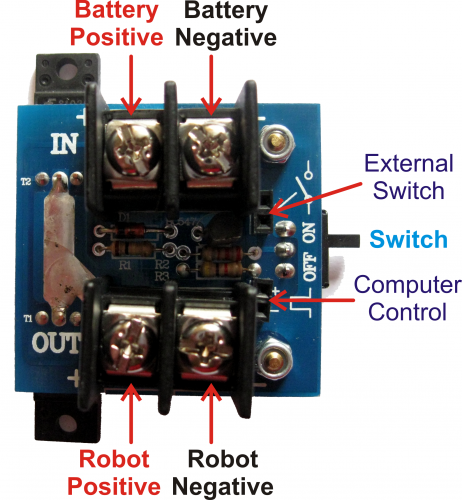

Pour rendre cet interrupteur le plus "robot friendly" possible, un support a été ajouté pour l'installation d'un interrupteur manuel externe. Cela permet d'ajouter un autre interrupteur distant pour faciliter l'intégration et l'accessibilité sur un robot. Il suffit pour cela de positionner l'interrupteur principal sur la position "OFF".

Une entrée numérique permet également de contrôler l'interrupteur par un microcontrôleur. Connectez simplement la masse et appliquez une tension d'au moins 1V sur la pin "digital input" pour mettre l'interrupteur en position "ON". Cela permet par exemple de donner la possibilité au robot de se désactiver tout seul après recharge de sa batterie.

Description
